MAKO Mekaaniset akselitiivisteet - PTNT1

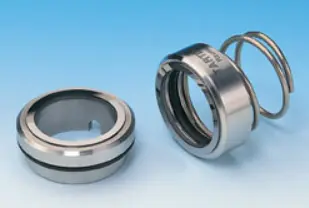

PTNT1 - Akselitiiviste

Toimitamme mekaaniset akselitiivisteet mittojen mukaan.

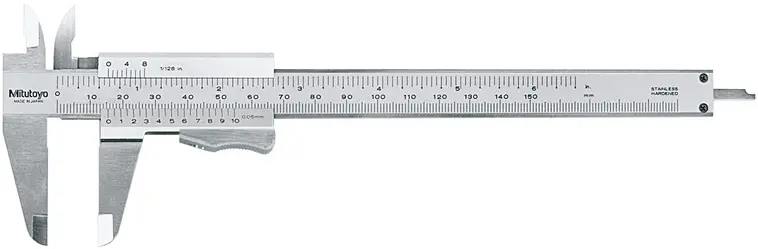

Mitat on otettava tarkasti työntömittaa käyttämällä.

Metrimitta on liian epätarkka ja vaikeuttaa oikean tiivisteen selvitystä.

Mikäli teillä oon muun tyyppisiä tiivisteitä, niin olkaa yhteydessäasiakaspalveluun.

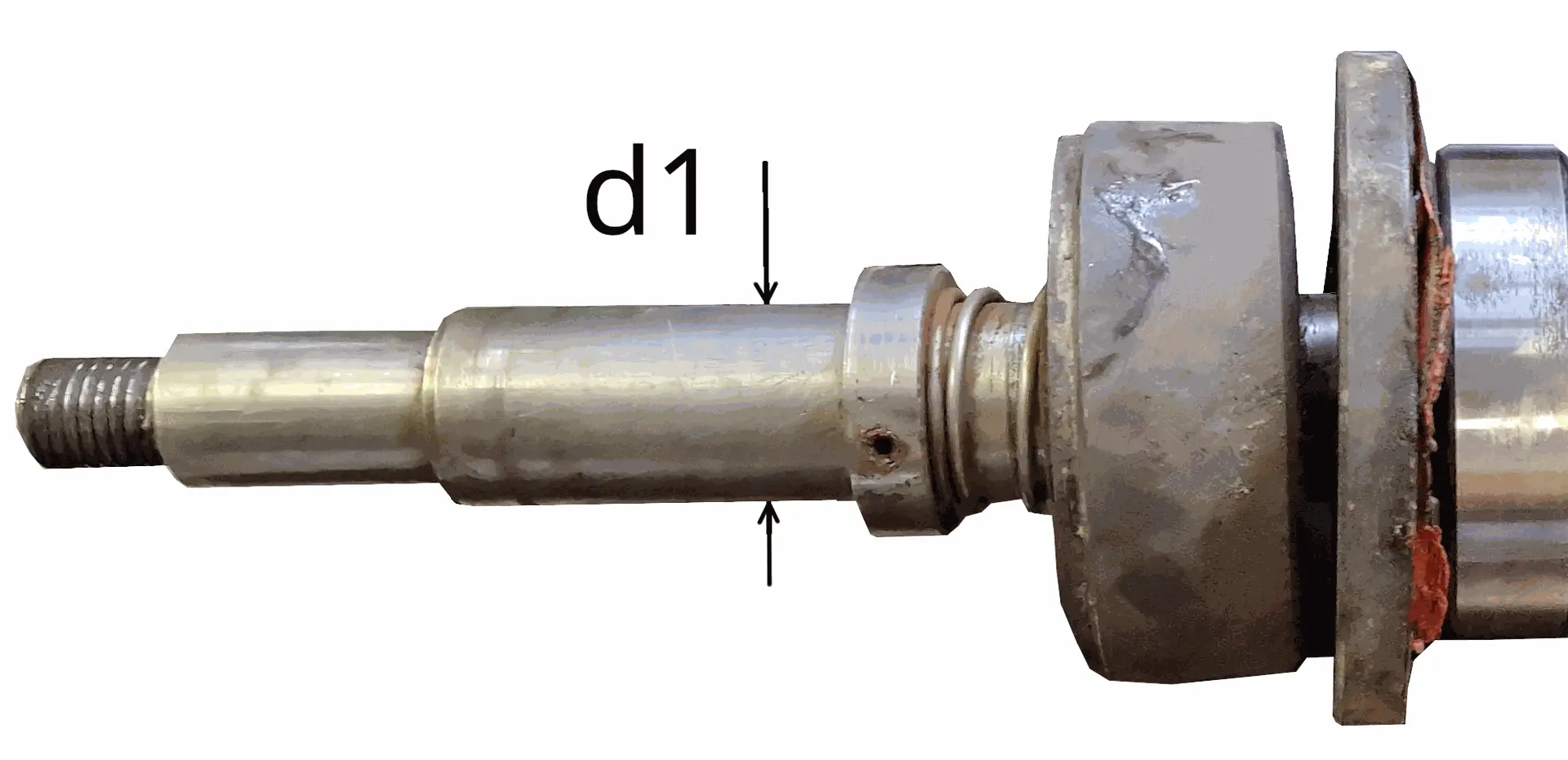

d1 mitan voi myös mitata akselin pinnalta
d1 mitan voi mitata likitusrenkaan sisäpinnlta
d3 mitta tiivisteen ulkopuolelta

MITTATAULUKKO

d1  d3 d6  d7  d8 I1 ±1,0 I6
10 20 17 21 3 32,5 4
12 22 19 23 3 32,5 4
14 24 21 25 3 35 4
16 26 23 27 3 35 4
18 32 27 33 3 37,5 5
20 34 29 35 3 37,5 5
22 36 31 37 3 37,5 5
24 38 33 39 3 40 5
25 39 34 40 3 40 5
28 42 37 43 3 42,5 5
30 44 39 45 3 42,5 5
32 46 42 48 3 42,5 5
33 47 42 48 3 42,5 5
35 49 44 50 3 42,5 5
38 54 49 56 4 45 6
40 56 51 58 4 45 6
43 59 54 61 4 60 6
45 61 56 63 4 60 6
48 64 59 66 4 60 6
50 66 62 70 4 60 6
53 69 65 73 4 70 6
55 71 67 75 4 70 6
58 78 70 78 4 70 6
60 80 72 80 4 70 6
63 83 75 83 4 70 6
65 85 77 85 4 80 6
68 88 81 90 4 80 7
70 90 83 92 4 80 7
75 99 88 97 4 80 7
80 104 95 105 4 90 7
85 109 100 110 4 90 7
90 114 105 115 4 90 7


PTNT1 - Tilauslomake

Näillä tiedoilla voimme toimittaa teille oikean tiivisteen,

  1. Lähetätte tilauslomakkeen
  2. Saatte tarjouksen sähköpostiinne
  3. kun olette hyväksynyt tarjouksen, niin toimitamme teille tiivisteen

Meillä on myös muita tiivistemalleja, mutte ne eivät ole vielä näillä sivuilla.

Mikäli teillä on kysyttävää voitte olla yhteydessä asiakaspalveluumme 044 - 349 1997

FPM (fluoroelastomeeri, Viton®) Lämpötila-alue: n. –20…+200 °C
Paras kemikaaleille ja korkeille lämpötiloille.

EPDM (etyyleenipropyleenidieenikumi) Lämpötila-alue: n. –40…+120 °C
Paras vedelle, höyrylle ja ulkokäyttöön.

NBR (nitrilikumi, Buna-N) Lämpötila-alue: n. –30…+100 °C
Paras öljyille ja polttoaineille, mutta ei kestä säätä.
