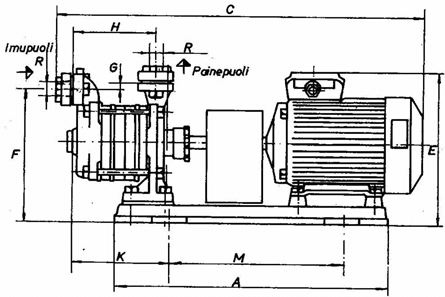

Mako 200, 300 ja 400 sarja

Tämä on mako pumppujen pienin sarja. Täältä löydät tiedot Mako pumppusi rakenteesta.


Ota yhteyttä

MAKO:n Tyyppikilpi

Pumpun tyyppikilpi sijaitsee pumpun vasemmassa reunassa. Joskus tyyppikilpi on maalattu piiloon ja ei ole hyvin näkyvissa.
Tyyppikilvessä ensimmäinen numero ilmoittaa pumpun koon ja viimeinen numero siipipyörien määrän.
Kirjain kertoo onko pääty-yhde edestä, vai ylhäältä.

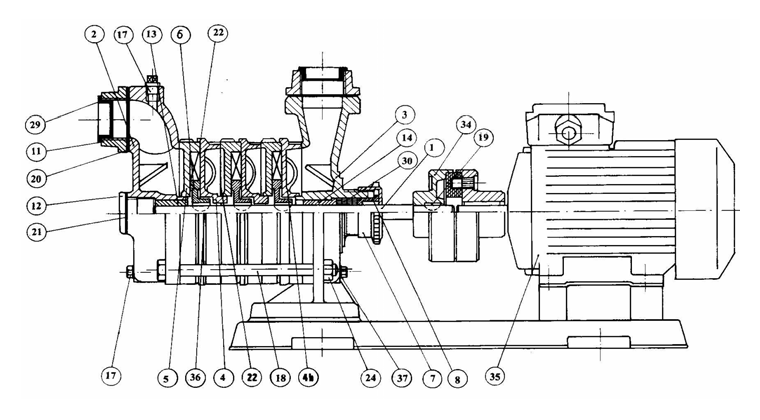

MAKO 200, 300 ja 400 sajan pumppujen rakenne


1. Akseli
2. Imupää
3. Painepää
4. Painepuolen väliosa
4b.Painepuolen väliosa
isoreikäinen
5. Imupuolen väliosa
6. Juoksupyörä
7. Tiivistemutteri
8. Tiivisteholkki
9. Laakeripukki

10. Laakeripukin kansi
11. Putkilaippa
12. Akselireiän tulppa
13. Laakeriholkki
14. Laakeriholkki
15. Laakerin kiristysmutteri
16. Pohjarengas
17. Tulppa
18. Kuusioruuvi
19. Woodruf-kiila


20. Laippatiiviste
21. Tiiviste
22. Paperitiiviste
23. Pahvitiiviste
24. Kuusiomutteri
25. Kuusiomutteri
26. Kuusioruuvi
27. Kuusioruuvi
28. Urakuulalaakeri
29. Suojatulppa

30. Tiivistesarja
31. Arvokilpi
32. Ahtoniitti
34. Kytkin
35. Moottori
36. Sokka
37. Tiiviste
